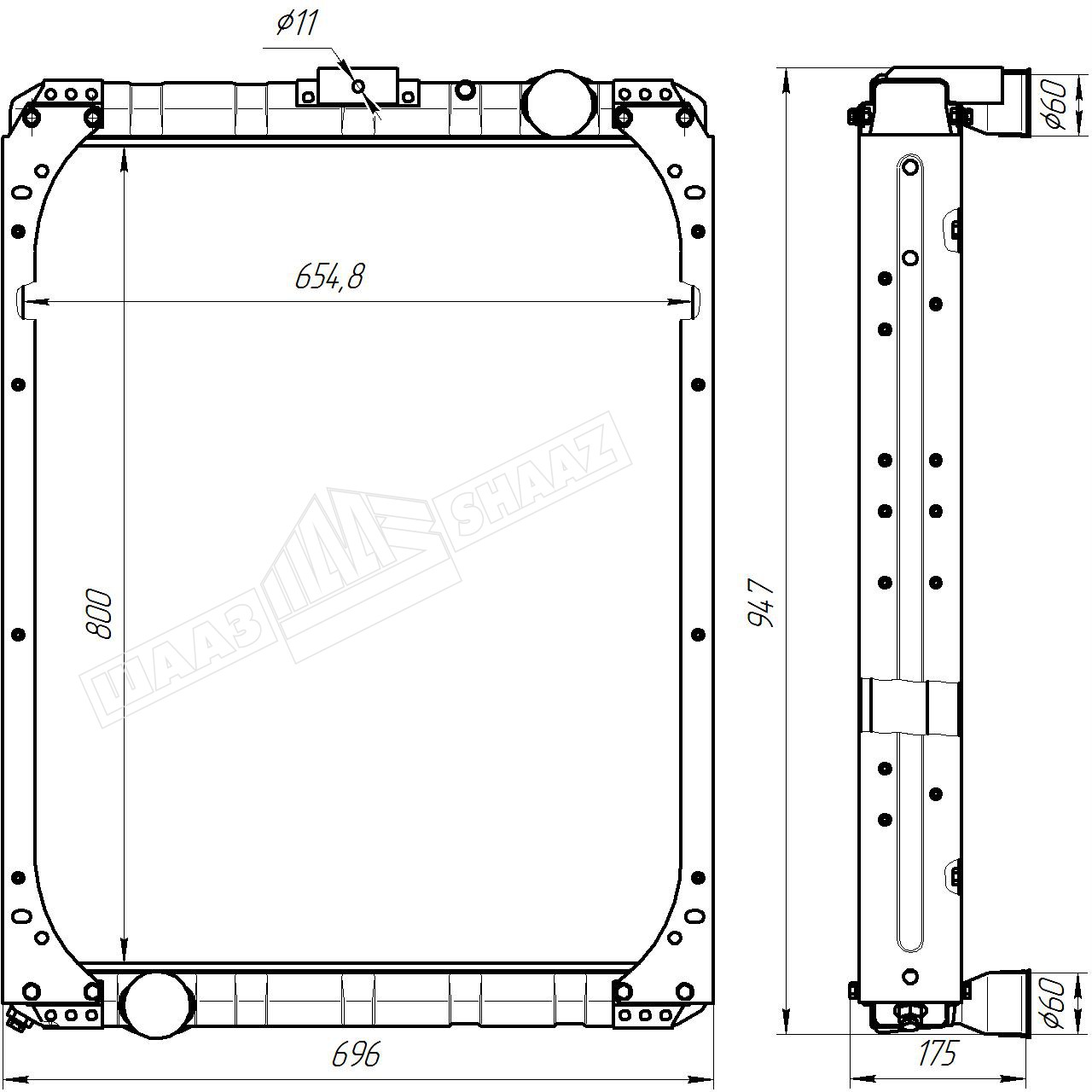

(Ø отверстия кронштейна 11 мм)
Радиатор состоит из латунных бачков с патрубками и трубчато-ленточного остова, образованного медными охлаждающими пластинами, латунными плоскоовальными охлаждающими трубками и крышками (опорными пластинами).
Соединение деталей остова происходит спеканием при помощи припоя, нанесенного на поверхность охлаждающих трубок, при этом соединение крышек с охлаждающими трубками происходит методом лужения в специальных ваннах или вручную.
